CARNIVAL™ Plugin for Q-SYS™ Ecosystems
Muy probablemente sonorizar una avenida de Carnaval pueda estar dentro de los desafíos mas complejos de resolver. Muchas son las condiciones y variables intervinientes en eventos de tal magnitud; además de los cálculos de SPL y cobertura sonora que la ingeniaría debe resolver, las largas distancias y otras condiciones por tratarse de espacios muy abiertos y al aire libre, le suma una componente importante de complejidad.

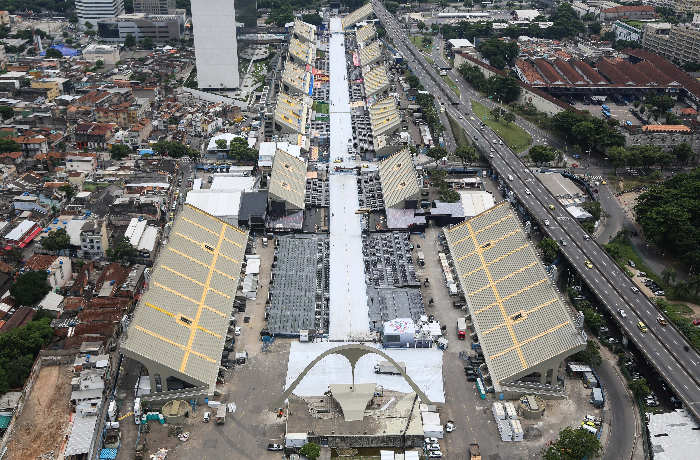

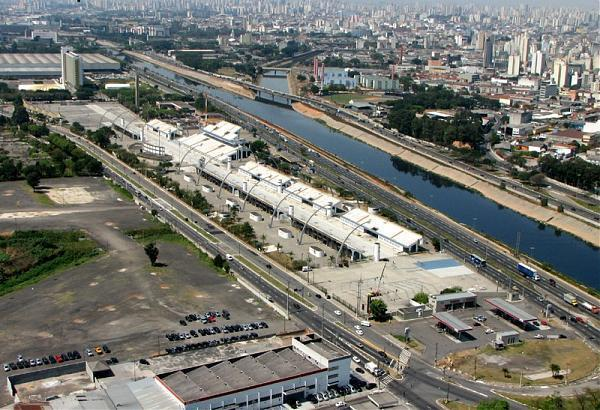

Brasil, dotado de una magia especial, podemos decir sin dudas que es la cuna del carnaval de avenida. Los Sambódromos de Río de Janeiro y Sao Paulo son prueba de ello como ícono mundial. El desarrollo de la aplicación CARNIVAL™ [presentado como Plugin para Ecosistemas Q-SYS™] se basa en un extenso y minucioso análisis de éstos y otros casos para dar solución al control de salidas de Delay & Gain para las torres de la avenida de forma totalmente automatizada e inteligente.
CARNIVAL™ atiende principalmente dos efectos que se producen en la sonorización de avenidas, los múltiples retardos dados por las distancias entre las diversas fuentes sonoras y a su vez con relación al camión (o alegoría) de PA que acompaña a la escola. Como también la necesidad de control sincronizado de los niveles de audio de las torres distribuidas en la avenida; evitando que el Director o la Batería perciba otras fuentes sonoras que no sea la proveniente del camión principal de PA.
Crear diseños de sistemas con CARNIVAL™ es simple y amigable. Permite configuraciones que se ajusten a la medida de las necesidades. Según la escala de proyecto y el Core Q-SYS a emplear, entre 8 y 512 canales de Delay & Gain Tracking sincronizado están disponibles. Configuración individual de distancia por torre en logitudes de passarelas o avenidas de 100m a 1000m o más.

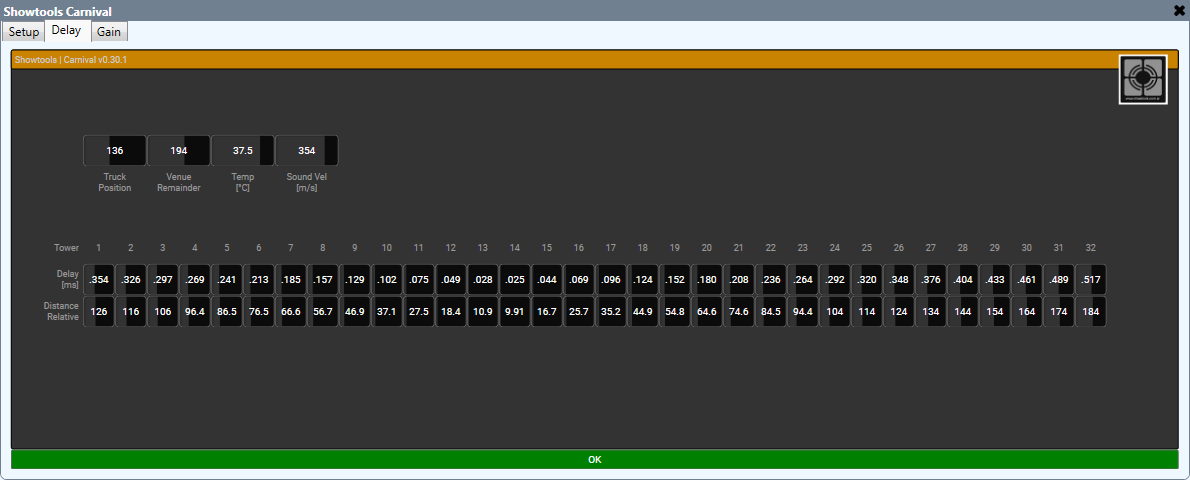

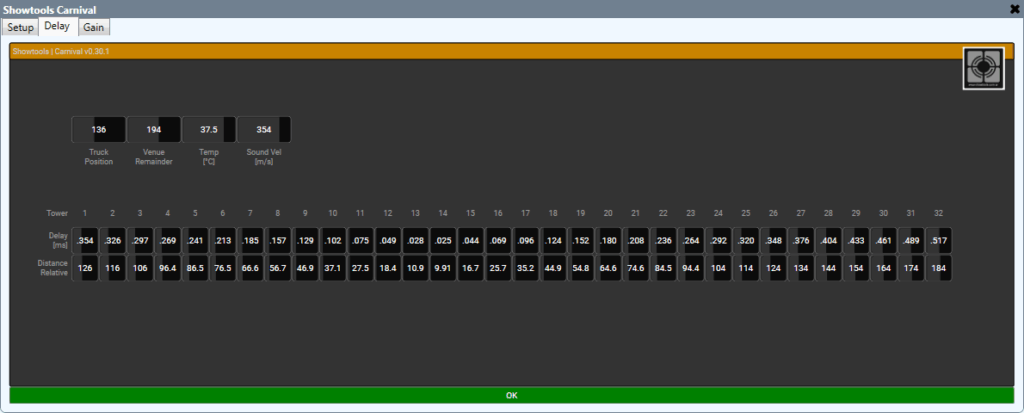

Gracias a la extrema velocidad de procesamiento de Q-SYS™, los algoritmos de CARNIVAL Plugin calculan los valores requeridos con suma precisión; para el Delay por torre, en pasos equivalentes a <= 1mm [3μs @ 20°C]; mientras que el control de Gain en pasos de 0.1dB.
Se conoce que éstos valores no son estables sino que dependen fundamentalmente de las condiciones atmosféricas; específicamente las del lugar y momento. Para aumentar la eficiencia del Sistema de Audio por ajuste de Phase (delay), CARNIVAL™ posee un control inteligente que captura los dados provenientes de sensores de Temperatura y Humedad Ambiente, Presión Atmosférica, Velocidad y Dirección del Viento sobre los que calibrará el Sistema.
Especificaciones Técnicas
- Delay & Gain Calcultation: Moving tracking & environmental conditions
- Delay & Gain Distance Resolution: <= 10 mm
- Step Delay: <= 3 μs [0.003 ms] [Equivalent 1mm @ 20°C]
- Delay Type: Sampling Interpolation x-over

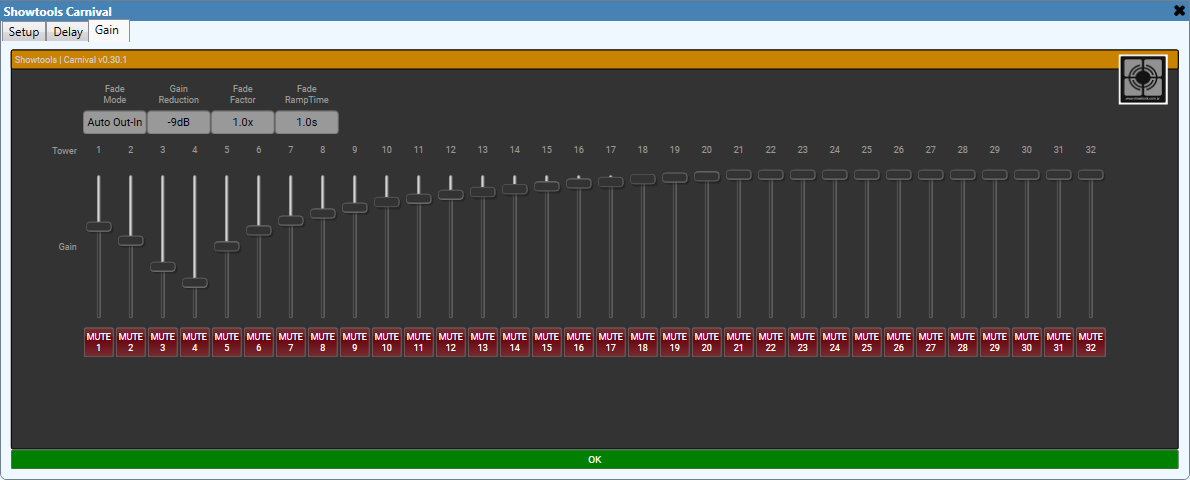

- Gain Control: Auto Fade-In, Auto Fade-Out, Auto Fade-I/O & Manual
- Step Gain: 0.1 dB
- System Delay Find: up 250ms
- Environmental conditions sensors: Temperature, Relative Humidity, Atmospheric Pressure, Wind Speed and Direction.
- Environmental data input: Weather Station, Internet data Collection, Preset or Manual
- Redundat GigaBit Port
Q-SYS Core | CONFIGURACIONES
- Q-SYS™ Core 110f Analogue I/O [8×16], A-D / D-A 24Bits @ 48KHz, Latency 3.2ms.
- Q-SYS™ Core 110f AES67 Network I/O [128×128], 24Bits @ 48KHz, Latency 1ms.
- Q-SYS™ Core 110f DANTE Network I/O [32×32], 24Bits @ 48KHz, Latency 2ms.
- Q-SYS™ Core 510i Channles Available I/O [256×256], Custom configuration.
- Q-SYS™ Core 5200 Channles Available I/O [512×512], Custom configuration.
CARNIVAL™ se encargará de mantener una mayor armonía sonora por sobre toda la avenida-passarela, sin cambios abruptos de niveles de audio o interrupciones por ajustes de delay; logrando una experiencia superior en calidad y satisfacción del cliente.
Para más información y pedido de cotización give us a touch
CARNIVAL™ is a trademark of Showtools® Argentina. International patent pending
Q-SYS™ is a trademark of QSC, LLC
